一級建築士：ラーメンに作用する力、例題3（構造）

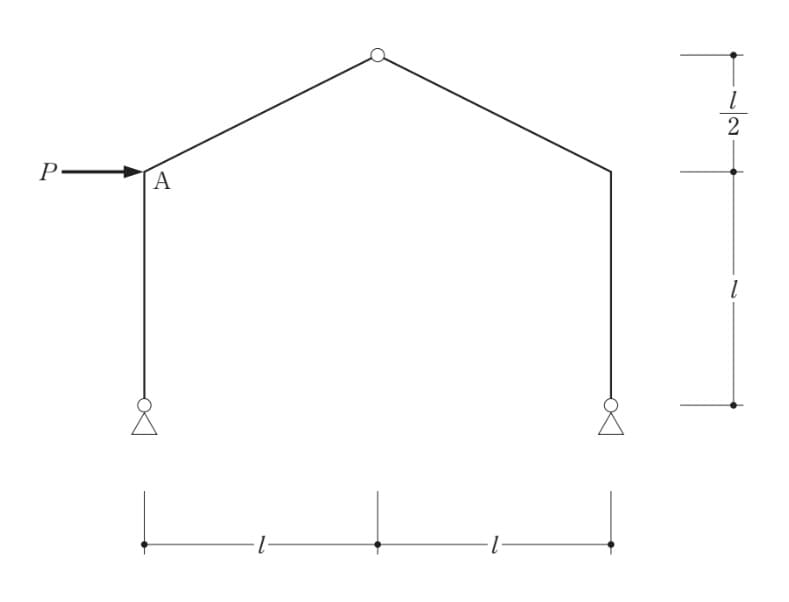

A点に作用する曲げモーメントを求めよ。

解いてみた。

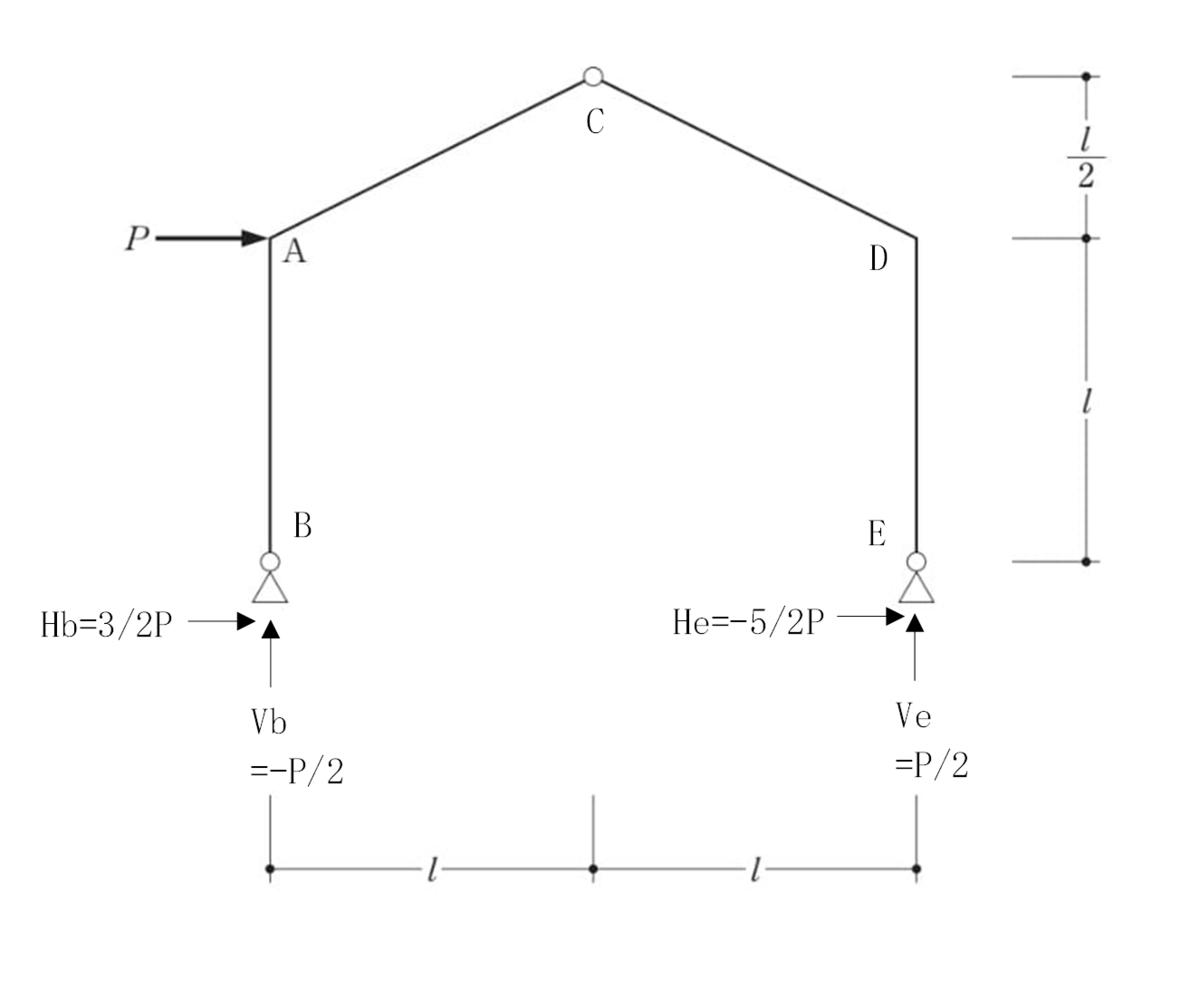

反力を求める。

ΣMb=PL-2VeL=0

PL=2VeL

Ve=P/2

ΣV=0=P/2+Vb

Vb=-P/2

ΣMc左=-PL/2-3/2HbL+VbL=0

-PL/2-3/2HbL-PL/2=0

-PL=3/2HbL

Hb=2/3P

ΣH=0=P+3/2P+He

He=-5/2P

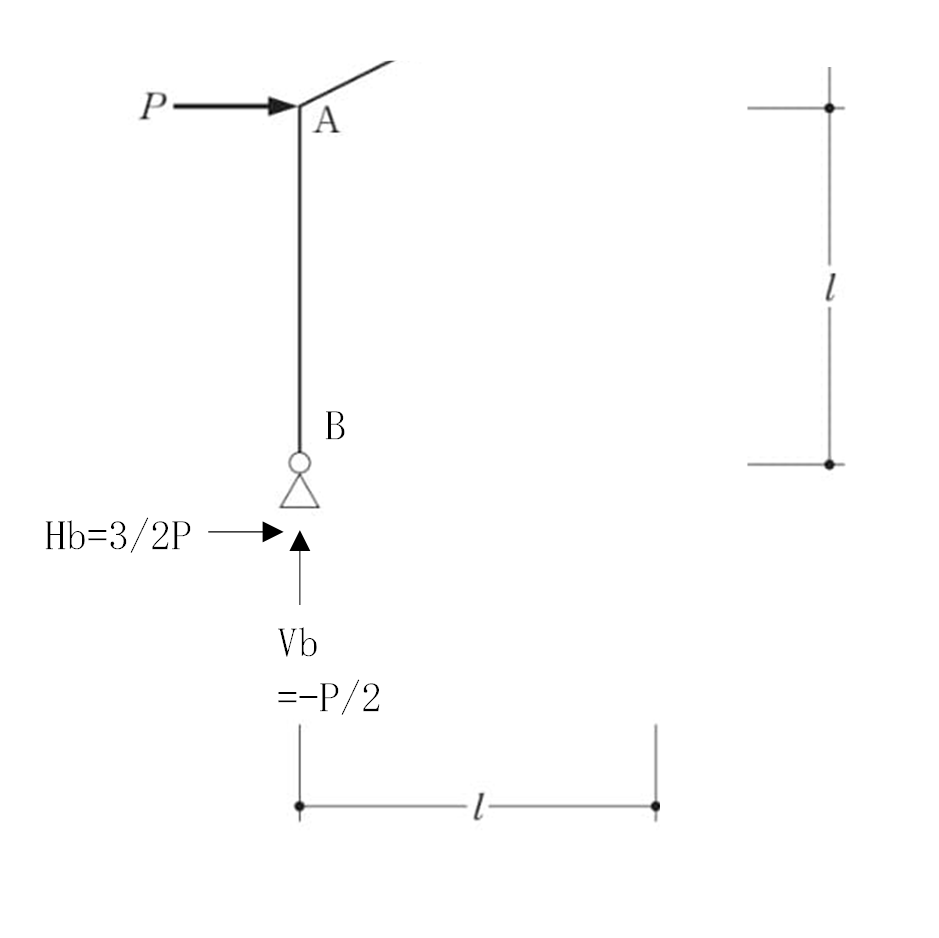

A点に作用する曲げモーメント

Ma=2/3P×L=2/3PL
