一級建築士:トラスにおける部材に生ずる力、例題5(構造)

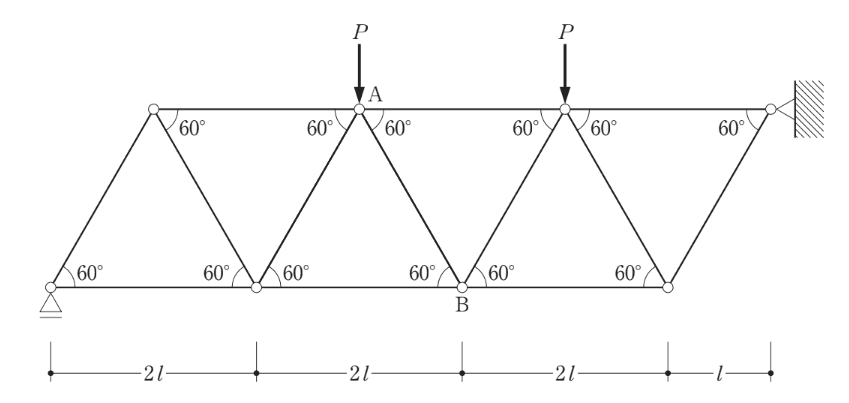

部材ABに生ずる力を求めよ。引張を「+」、圧縮を「-」とする。





解いてみた。

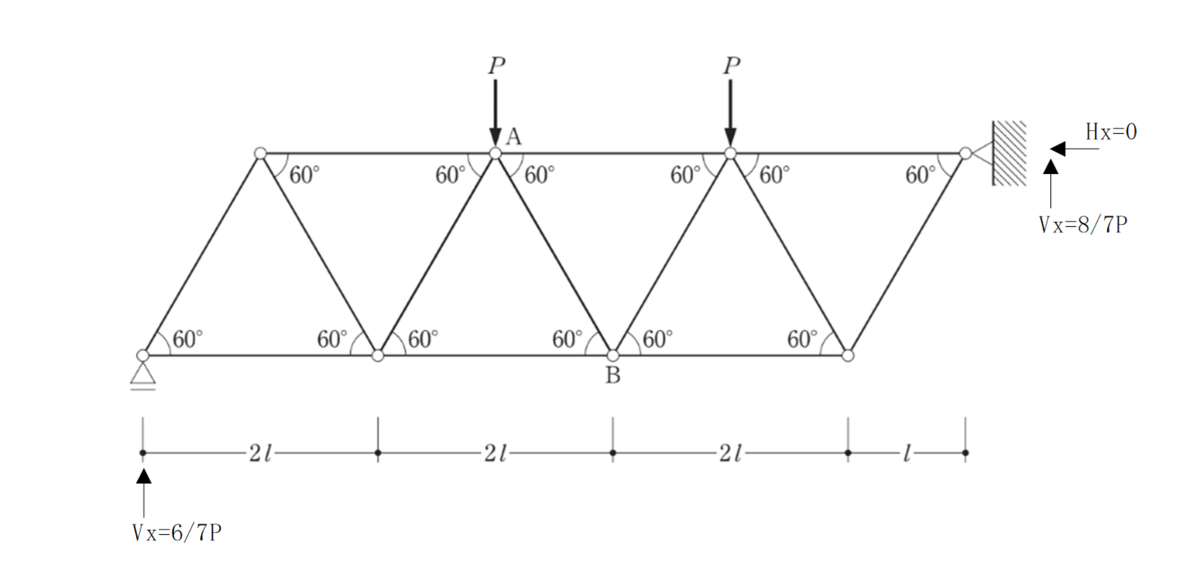

反力を求める。

ΣM2=0=2PL+4PL-7V1×L

V1=6/7P、V2=8/7P、H2=0

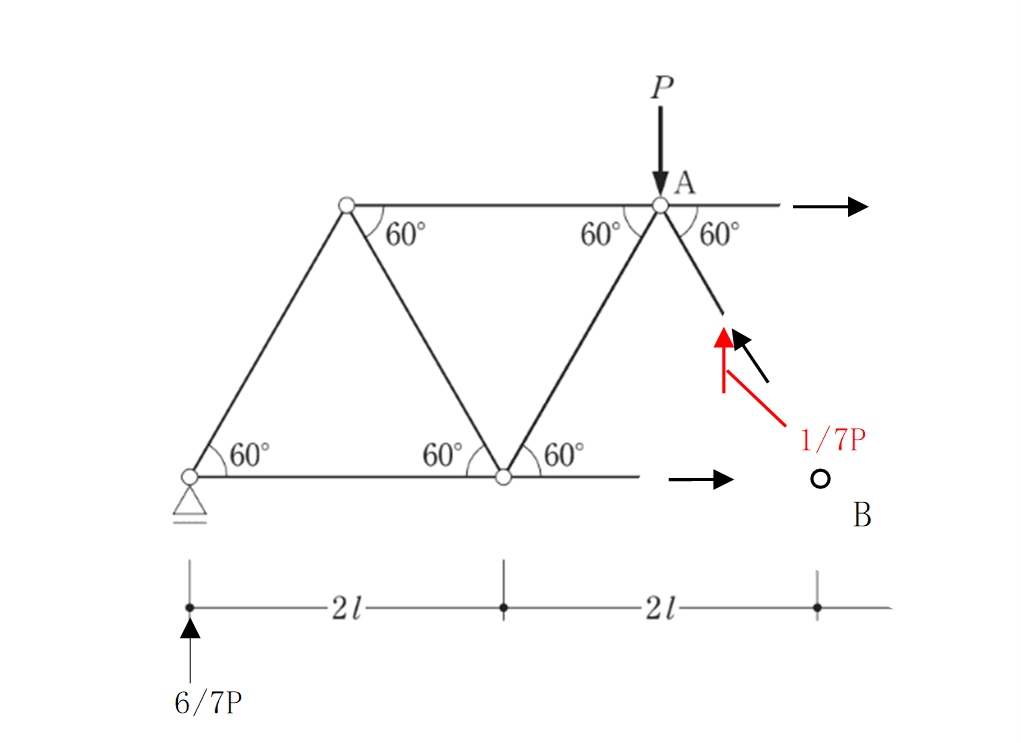

トラスを切断する。

部材ABを横切るように切断する。

鉛直方向のつり合いから部材ABの鉛直成分が1/7Pであることが分かる。

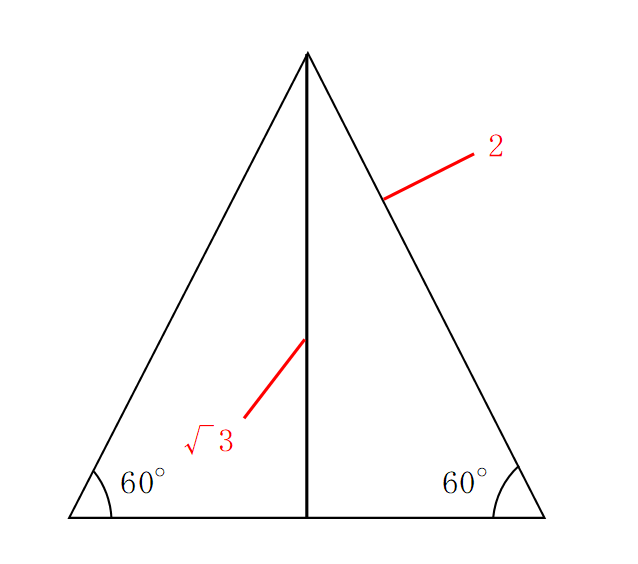

2:√3=AB:1/7P

AB=2/7√3×P

(圧縮で仮定して正のため、圧縮力が生じている)
